自顶向下分析¶

约 2762 个字 72 行代码预计阅读时间 10 分钟

自顶向下分析需要从分析树的顶部向底部方向构造分析树，即从文法开始符号 $S$ 推导出串 $w$。在每一步推到中，都需要做两个选择：

替换当前句型中的哪个非终结符？
- 自顶向下分析总是选择每个句型的最左非终结符进行替换
用该非终结符的哪个产生式进行替换？

接下来将会为第二个问题提供解决方案

允许回溯的递归下降分析¶

递归下降分析 (Recursive-Descent Parsing) 是自顶向下分析的通用形式

由一组过程/函数组成，每个过程对应一个非终结符
从开始符号 $S$ 对应的过程开始，（递归）调用其它过程
如果 $S$ 对应的过程恰好扫描了整个输入串，则成功完成分析

对于非终结符 $A$ 的文法规则 $A \rightarrow X_1 \ldots X_k$，对应的过程为：

如果 $X_i$ 是非终结符，则调用相应非终结符对应的过程
如果 $X_i$ 是终结符 $a$，则检查输入串是否匹配该终结符，匹配输入串中对应的终结符 $a$
在这个过程中，如果选择了不合适的产生式，可能需要回溯（如更换产生式）

递归下降分析的例子

考虑文法

\[ \begin{aligned} S &\rightarrow cAd \\ A &\rightarrow ab | a \end{aligned} \]

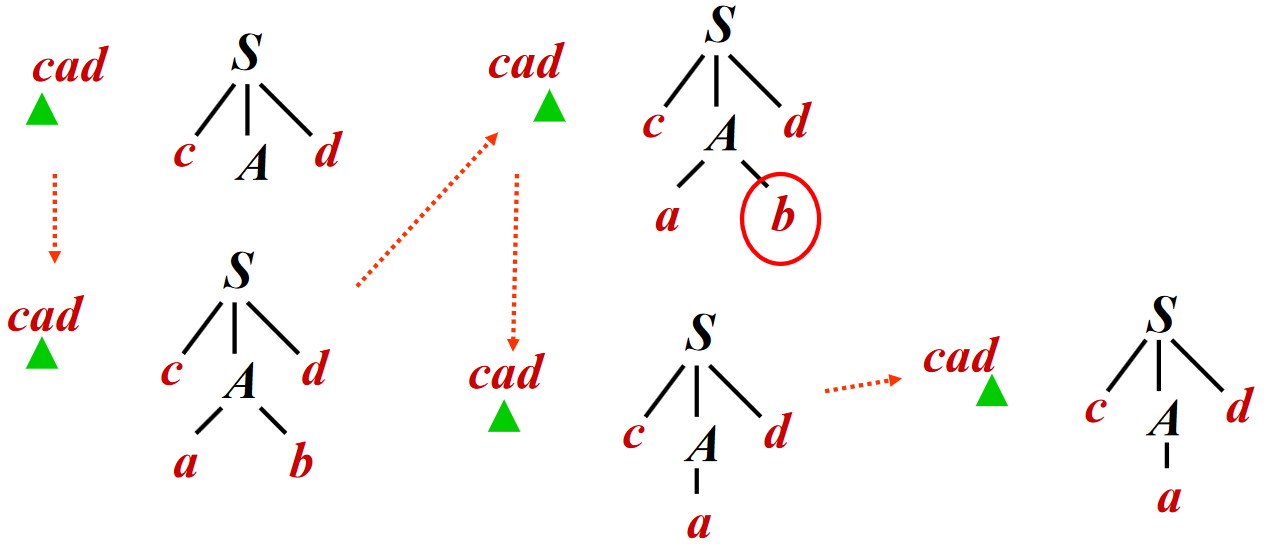

为输入串 $w = cad$ 使用递归下降分析建立分析树（假设按顺序选产生式），过程如下：

匹配输入串 cad

但是在通用递归下降中，存在一个很大的问题：回溯

复杂的回溯导致代价太高
- 非终结符有可能有多个产生式，由于信息缺失，无法准确预测选择哪一个
- 考虑到往往需要对多个非终结符进行推导展开，因此尝试的路径可能呈指数级爆炸（如 $a \rightarrow ab | a$，不确定选择哪条产生式）
计算过程类似于 NFA

所以需要构造一个类似于 DFA 的分析方式

LL(1) 和预测分析法¶

LL(1) 文法的定义¶

预测分析法 (Predictive Parsing) 可以接受 LL(k) 文法，其中：

第一个 L 表示 left-to-right，即从左到右扫描输入串
第二个 L 表示 leftmost derivation，即最左推导
k 表示向前看 Token 的个数，即向前看 $k$ 个 Token 来确定产生式（通常 $k = 1$）

为了给文法加以限制来确保没有回溯，我们先来定义 First 集和 Follow 集。给定文法 $G = (T, N, P, S)$：

$\text{First}(\alpha) = \{a | \alpha \Rightarrow^* a \ldots, a \in T\}, \alpha \in (T \cup N)^*$
- 即可从 $\alpha$ 推导得到的串的首个终结符的集合
$\text{Follow}(A) = \{a | S \Rightarrow^* \ldots Aa \ldots, a \in T\}, A \in N$
- 即从 $S$ 出发, 可能在推导过程中跟在 $A$ 右边的终结符号集
- 例如 $S \rightarrow \alpha A a \beta$，则终结符号 $a \in \text{Follow}(A)$

由此我们可以给出 LL(1) 文法的定义：文法G的任何两个产生式 $A \rightarrow \alpha | \beta$ 都满足下列条件

$\text{First}(\alpha) \cap \text{First}(\beta) = \emptyset$，即 $\alpha$ 和 $\beta$ 推导不出以同一个单词为首的串
若 $\beta \Rightarrow^* \epsilon$，则 $\alpha \nRightarrow^* \epsilon$，且 $\text{First}(\alpha) \cap \text{Follow}(A) = \emptyset$

这样，可以保证产生式选择的唯一性

为什么这么定义 LL(1) 文法？

对于第一个条件而言，存在的意义为：假设下一个输入是 $b$，且 $\text{First}(\alpha)$ 和 $\text{First}(\beta)$ 不相交，那么

若 $b \in \text{First}(\alpha)$，则选择 $\alpha$
若 $b \in \text{First}(\beta)$，则选择 $\beta$

对于第二个条件而言，存在的意义为：假设下一个输入是 $b$ 且 $\beta \Rightarrow^* \epsilon$，那么

若 $b \in \text{First}(\alpha)$，则选择 $\alpha$（属于第一个条件中的情况）
若 $b \in \text{Follow}(A)$，则选择 $\beta$，因为这样可以使得 $A \Rightarrow^* \epsilon$ 且后面跟着 $b$

实现 LL(1) 预测分析¶

计算 First 和 Follow 集¶

由于在 First 和 Follow 集中涉及空串，因此我们引入 Nullable 的概念：$X$ 是 Nullable 的，即 $X$ 能推导出空串

我们接着给出 Nullable，First 和 Follow 集的归纳定义：

Nullable 的归纳定义：$X$ 是 Nullable 的，当且仅当

Base case: $X \rightarrow \epsilon$
Inductive case: 若 $X \rightarrow Y_1 Y_2 \ldots Y_k$，且 $Y_1, Y_2, \ldots, Y_k \in N$ 都是 Nullable 的

First 的归纳定义：$\text{First}(\alpha) = \{a | \alpha \Rightarrow^* a \ldots, a \in T\}$

Base case: $\text{First}(X) = \{X\}$，如果 $X \in T$
Inductive case: 若 $X \rightarrow Y_1 Y_2 \ldots Y_k$，则
- $\text{First}(X) \ \cup= \text{First}(Y_1)$
- 如果 $Y_1 \in \text{Nullable}$，则 $\text{First}(X) \ \cup= \text{First}(Y_2)$
- 如果 $Y_1, Y_2 \in \text{Nullable}$，则 $\text{First}(X) \ \cup= \text{First}(Y_3)$
- ...

补充说明：虽然上述规则看起来是关于单个非终结符或终结符的，但是实际中 First 是关于文法符号串 $\alpha$（类似于产生式右部）的，计算规则类似于 Inductive case

Follow 的归纳定义：$\text{Follow}(A) = \{a | S \Rightarrow^* \ldots Aa \ldots, a \in T\}$

Base case: $\text{Follow}(S) = \{\$\}$
Inductive case: 若存在产生式 $B \rightarrow s_1 A s_2, s_1, s_2 \in (T \cup N)^*$，则
- $\text{Follow}(A) \ \cup= \text{First}(s_2)$
- 如果 $s_2 \in \text{Nullable}$，则 $\text{Follow}(A) \ \cup= \text{Follow}(B)$

补充说明：关于 Inductive case 的第 2 种情况, 假设 $S \Rightarrow^* \ldots B b \ldots$，即 $b \in \text{Follow}(B)$

用 $s_1 A s_2$ 替换 $B$，得到 $S \Rightarrow^* \ldots s_1 A s_2 b \ldots$

由于 $s_2 \in \text{Nullable}$，因此 $b \in \text{Follow}(A)$

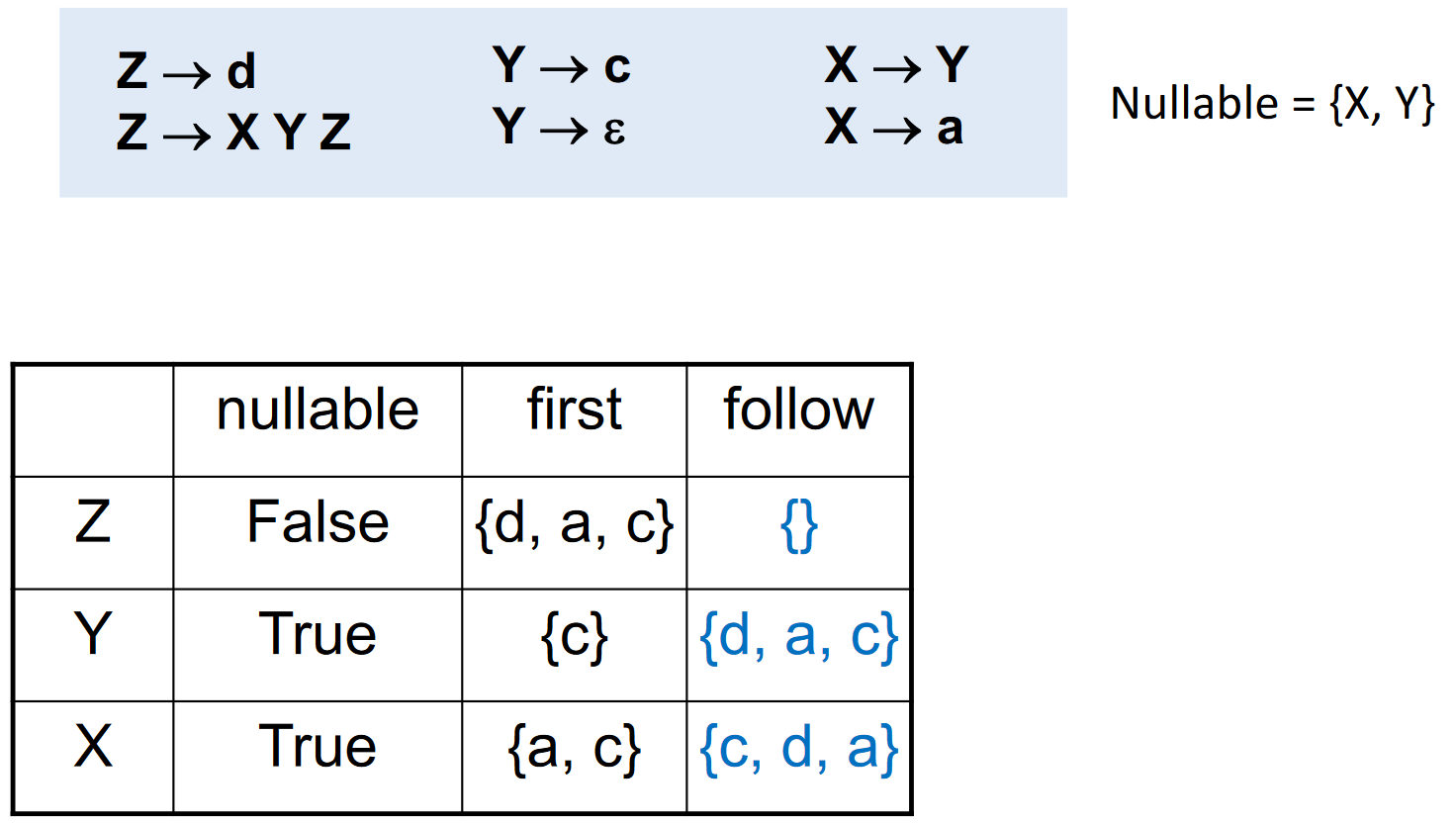

计算 Nullable，First 和 Follow 集

优化 Nullable, First, Follow 的计算 - Tiger book algorithm 3.13

\begin{algorithm}
\caption{Calculate Nullable, First, Follow}
\begin{algorithmic}
\Function{CalculateNullableFirstFollow}{}
    \State Initialize \(\text{First}\) and \(\text{Follow}\) to all empty sets, and \(\text{Nullable}\) to all false
    \For{each terminal symbol \(Z\)}
        \State \(\text{First}[Z] \gets \{Z\}\)
    \EndFor
    \Repeat
        \For{each production \(X \rightarrow Y_1 Y_2 \ldots Y_k\)}
            \For{each \(i\) from \(1\) to \(k\), each \(j\) from \(i+1\) to \(k\)}
                \If{all the \(Y_i\) are nullable}
                    \State \(\text{Nullable}[X] \gets \text{true}\)
                \EndIf
                \If{\(Y_1, \ldots, Y_{i-1}\) are all nullable}
                    \State \(\text{First}[X] \gets \text{First}[X] \cup \text{First}[Y_i]\)
                \EndIf
                \If{\(Y_{i+1}, \ldots, Y_k\) are all nullable}
                    \State \(\text{Follow}[Y_i] \gets \text{Follow}[Y_i] \cup \text{Follow}[X]\)
                \EndIf
                \If{\(Y_{i+1}, \ldots, Y_{j-1}\) are all nullable}
                    \State \(\text{Follow}[Y_i] \gets \text{Follow}[Y_i] \cup \text{First}[Y_j]\)
                \EndIf
            \EndFor
        \EndFor
    \Until{\(\text{First}\), \(\text{Follow}\), and \(\text{Nullable}\) no longer change}
\EndFunction
\end{algorithmic}
\end{algorithm}

构造预测分析表¶

预测分析表是表驱动分析程序需要的二维表（记为 $M$），其中

表的每一行 $A$ 对应一个非终结符
表的每一列 $a$ 对应某个终结符或输入结束符 $\$$
表中的项 $M(A,a)$ 表示: 针对非终结符为 $A$，当下一个输入 Token 为 $a$ 时，可选的产生式集合（若为空，表示语法错误 syntax errors）

构造方法为：对文法 $G$ 的每个产生式 $X \rightarrow \gamma$

对每个 $t \in \text{First}(\gamma)$，则将 $X \rightarrow \gamma$ 加入 $M[X, t]$
另如果 $\gamma \in \text{Nullable}$，且 $t \in \text{Follow}(X)$，则将 $X \rightarrow \gamma$ 加入 $M[X, t]$

构造预测分析表

以计算 Nullable，First 和 Follow 集为例，构造预测分析表如下：

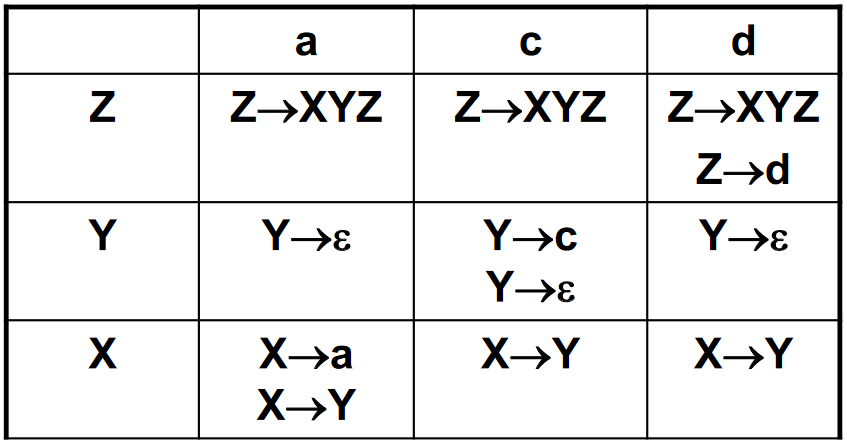

预测分析表

可以看到在表中 [$Z$, $d$]、[$Y$, $c$]、[$X$, $a$] 等项处有多个产生式，表明存在二义性，该文法不是 LL(1) 文法

由预测分析表可以给出 LL(1) 文法的另一个定义：如果文法 $G$ 的预测分析表中每个项都至多有一个产生式，则文法 $G$ 是 LL(1) 文法

预测分析¶

对于 LL(1) 分析，有两种实现方式：

递归下降实现
- 递归下降语法分析程序由一组过程组成
- 每个非终结符号对应于一个过程
- 可以通过向前看一个输入符号来唯一地选择产生式
*非递归实现
- 可以看作是实现 LL(1) 对应的的 PDA (pushdown automata)
- 针对输入串 $w$，有两个基本动作
  - 如果栈顶是非终结符 $A$，则利用预测分析表, 选择产生式 $A \rightarrow \alpha$，将栈顶的非终结符 $A$ 替换成串 $\alpha$
  - 如果栈顶是终结符 $\alpha$，则将栈顶记号 $\alpha$ 和输入中的 Token 匹配

对于递归下降实现中，一个过程可以表示为：

void A() {
    // 根据 Lookahead Token 与预测分析表选择产生式
    // 记该产生式为 A -> X1 X2 ... Xn
    // ...

    for (int i = 0; i < k; i++) {
        if (isNonterminal(Xi)) {
            // 调用对应的过程
            Xi();
        } else if (Xi == inputToken) {
            // 匹配输入 Token
            eat(inputToken);
        } else {
            // 语法错误
            error();
        }
    }
}

LL(1) 的递归下降实现

考虑文法

\[ \begin{aligned} S &\rightarrow \textbf{if}\ E\ \textbf{then}\ S\ \textbf{else}\ S\ |\ \textbf{begin}\ S\ L\ |\ \textbf{print}\ E \\ L &\rightarrow \textbf{end}\ |\ \textbf{;}\ S\ L \\ E &\rightarrow \textbf{num} = \textbf{num} \end{aligned} \]

Step 1: Represent the token

enum token {IF, THEN, ELSE, BEGIN, END, PRINT, SEMI, NUM, EQ};

Step 2: build infrastructure for reading tokens from lexer

// call lexer
extern enum token getToken(void);
// store the next token
enum token tok;
void advance() {
    tok=getToken();
}
// consume the next token and get the new one
void eat(enum token t) {
    if (tok==t) {
        advance();
    } else {
        error();
    }
}

Step 3: build a function for each non-terminal

void S(void) {
    switch(tok) {
        case IF: eat(IF); E(); eat(THEN); S(); eat(ELSE); S(); break;
        case BEGIN: eat(BEGIN); S(); L(); break;
        case PRINT: eat(PRINT); E(); break;
        default: error();
    }
}
void L(void) {
    switch(tok) {
        case END: eat(END); break;
        case SEMI: eat(SEMI); S(); L(); break;
        default: error();
    }
}
void E(void) {
    eat(NUM); eat(EQ); eat(NUM);
}

当然，这个语法比较特殊：对于每一个非终结符的所有的产生式，右边第一个符号都是不同的终结符，所以可以很轻松的写出 switch 语句。如果没有这种“便利”的条件，需要先写出预测分析表，再“硬编码”到switch语句

*LL(1) 的非递归实现

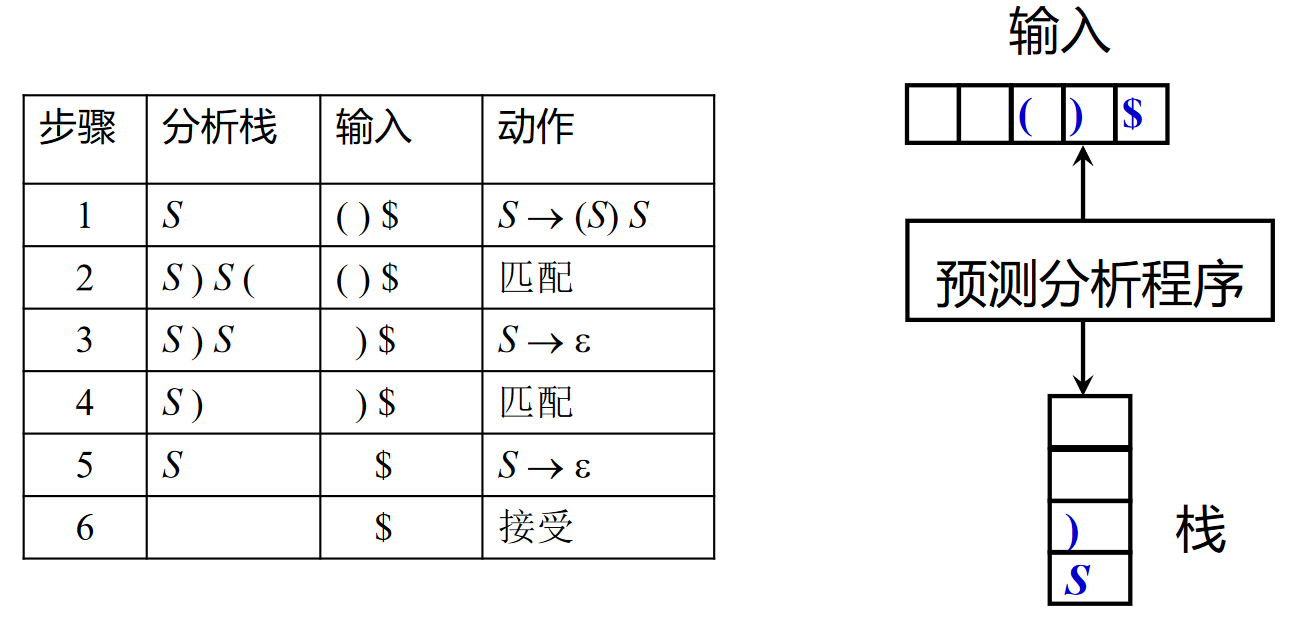

LL(1) 的非递归实现示例

消除左递归与左公因子¶

LL(1)文法有一些明显的性质

LL(1)文法是无二义的
LL(1)文法是无左递归的
LL(1)文法是无左公因子的

无左递归¶

左递归 (left-recursive) 文法

如果一个文法中有非终结符号 $A$ 使得 $A \Rightarrow^+ A \alpha$，那么这个文法就是左递归的
特别的，称 $S \rightarrow S a | b$ 为直接/立即左递归

左递归带来的问题是：在递归下降分析中，可能会导致无限循环

如考虑串 $baaaaa$
在最左推导下，若只看下个 Token，可能产生 $S \Rightarrow S a \Rightarrow S a a \Rightarrow S a a a \Rightarrow \ldots$

为了解决这个问题，可以考虑限制文法或者进行文法变换以消除左递归。其中，消除左递归的文法变换的一个例子如下：

原先：$A \rightarrow A \alpha | \beta$，其中 $\alpha \neq \epsilon$，$\alpha$ 和 $\beta$ 都不以 $A$ 开头，如图中 a)
修改为：$A \rightarrow \beta A'$，$A' \rightarrow \alpha A' | \epsilon$，如图中 b)

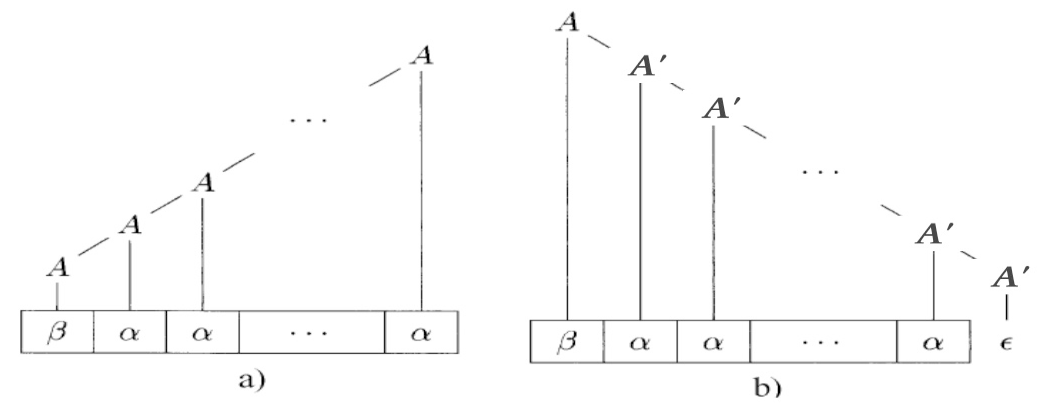

有左递归与无左递归

无左公因子¶

有左公因子的 (left-factored) 文法如：$P \rightarrow \alpha \beta | \alpha \gamma$，与之而来的问题是同一非终结符的多个候选式存在共同前缀，可能导致回溯。同样可以考虑限制文法或进行文法变换，其中消除该产生式的左公因子的文法变换为：

\[ \begin{aligned} P &\rightarrow \alpha Q \\ Q &\rightarrow \beta | \gamma \end{aligned} \]

其中 $Q$ 为新添加的未出现过的非终结符

这种方法类似于通过改写产生式来推迟决定，等读入了足够多的输入、获得足够信息后再做选择

错误恢复¶

上文提及，预测分析表中一个空白的项表示语法错误，对于这种情况，有两种解决方式：

抛出异常并停止分析
打印错误信息，并从当前错误中恢复，继续分析
- 常用的方法有 deleting, replacing, inserting

错误恢复的例子

Through inserting: pretend we have the token and return normally

void T( ) {
    switch (tok) {
        case ID:
        case NUM:
        case LPAREN: F( ); Tprime( ); break;
        default: print("expected id, num, or left-paren");
    }
}

Deleting tokens is safer, because the loop must eventually terminate when EOF is reached. Simple recover by deletion works by skipping tokens util a token in the FOLLOW set is reached

int Tprime_follow[] = {PLUS, RPAREN, EOF};
void Tprime() {
    switch (tok) {
        case PLUS: break;
        case TIMES: eat(TIMES); F(); Tprime(); break;
        case RPAREN: break;
        case EOF: break;
        default: print("expected +, *, right-paren, or
        end-of-file");
        skipto(Tprime_follow);
    }
}
