词法分析¶

约 4320 个字 55 行代码预计阅读时间 15 分钟

概述¶

程序是以字符串的形式传递给编译器的，词法分析的作用在于：

将输入的字符串识别为有意义的字串
过滤注释、空格
...

基于此，有两个基本概念：

Token
- 类似于英语中的 noun, verb, adjective, ...
- 在编程语言中 keyword, identifier, operator, ...
Lexeme
- 是 Token 集合中的一个元素，类似于 if else
- 可以称为 Token 的一个实例

示例：Token 与 Lexeme

对于如下的程序：

if (i == j) {
    printf("i equals j");
} else {
    num = 5;
}

我们从中看出

Token	Lexeme	Token 的非形式化定义
if	if	字符 i, f
else	else	字符 e, l, s, e
relation	<, <=, =, ...	< 或 <= 或 = 或 ...
id	sum, count, D5	由字母开头的字母数字串
number	5, 3.1, 2.8e12	任何数值常熟

示例：字符流 -> Token 流

对于如下的程序：

float match0(char *s) /* find a zero */
{
    if (!strncmp(s, "0.0", 3))
    return 0.;
}

其中的 Token 流为：

FLOAT       ID(match0) LPAREN CHAR   STAR ID(s)
RPAREN      LBRACE     IF     LPAREN BANG
ID(strncmp) LPAREN     ID(s)  COMMA  STRING(0.0)
COMMA       NUM(3)     RPAREN RPAREN RETURN
REAL(0.0)   SEMI       RBRACE EOF

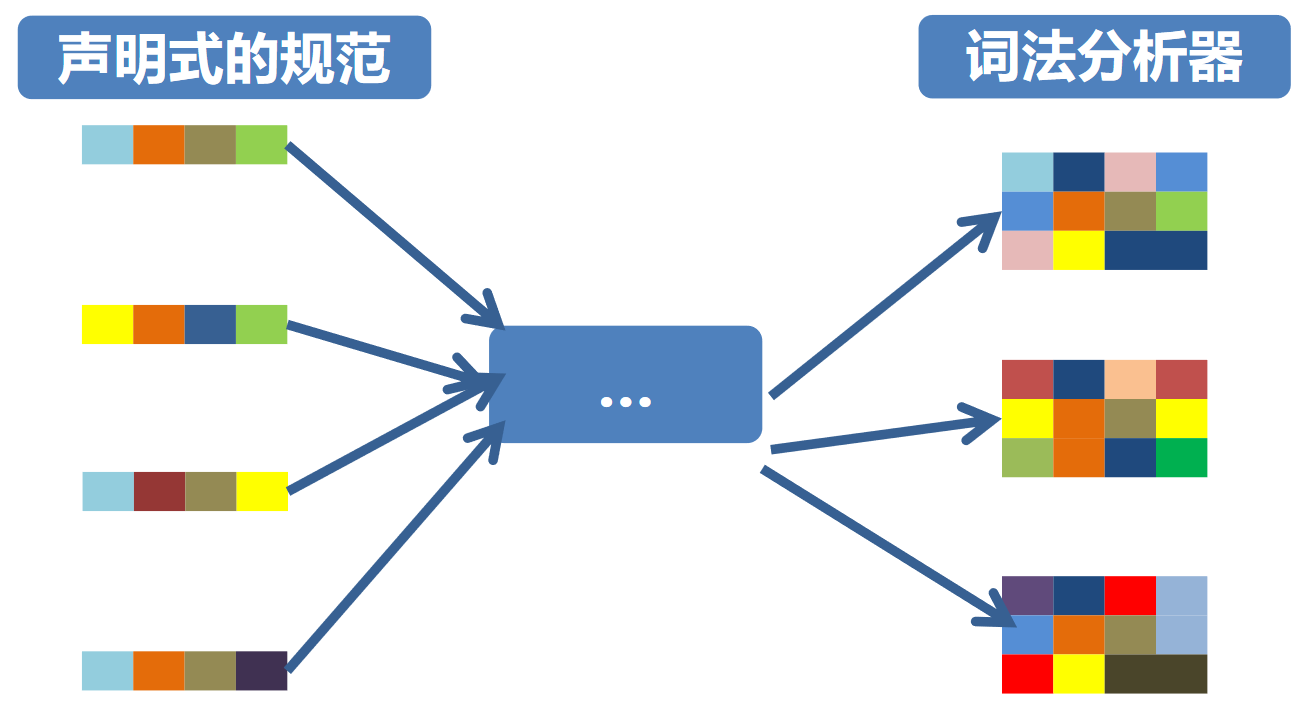

对于词法分析器的构造，可以通过定义声明式的规范，然后使用工具自动生成。

词法分析器构造

可以看作：

Program = Specification + Implementation
              "What"          "How"

正则表达式¶

如何形式化地描述词法分析器的规范？

这就引入了正则表达式的概念。

前置知识¶

字母表和串¶

字母表（alphabet）是符号的有限集合

包括字母、数字、标点符号等

串（string, word）是字母表中符号的有限序列

串 $s$ 的长度，通常记作 $|s|$，指代 $s$ 中符号的个数
空串是长度为 0 的串，通常记作 $\epsilon$

有如下的运算定义：

连接（concatenation）
- $y$ 附加到 $x$ 后形成的串 $xy$
- 例如，$x = abc$, $y = def$，则 $xy = abcdef$
- 空串是连接运算的单位元，即对于任何串 $s$ 都有 $εs = sε = s$
幂（power）
- $s^n$ 是 $n$ 个 $s$ 的连接
- $s^n=\left\{\begin{matrix} &ε &, n=0 \\ &s^{n-1}s &, n \ge 1 \end{matrix}\right.$
- 例如，$s = abc$，则 $s^3 = abcabcabc$

语言¶

语言（language）：字母表 $\Sigma$ 上的一个串集

例如，$\{\epsilon,0,00,000,...\}$, $\{s\}$, $\emptyset$
属于语言的串，可以称为句子（sentence）

语言的运算：

并（union）
- $L_1 \cup L_2 = \{s | s \in L_1 \text{ or } s \in L_2\}$
连接（concatenation）
- $L_1L_2 = \{xy | x \in L_1 \text{ and } y \in L_2\}$
幂（power）
- $L^n = \left\{\begin{matrix} &\{ε\} &, n=0 \\ &L^{n-1}L &, n \ge 1 \end{matrix}\right.$
Kleene 闭包（Kleene closure）
- $L^* = \bigcup_{i=0}^{\infty}L^i$
正闭包（positive closure）
- $L^+ = \bigcup_{i=1}^{\infty}L^i$

正则表达式的定义¶

正则表达式（Regular Expression, RE）是用来描述、匹配文中全部匹配指定格式串的表达式，如 $a$ 匹配 $a$，$a|b$ 匹配 $a$ 或 $b$

正则表达式 $r$ 定义正则语言，记为 $L(r)$，有如下性质：

$\epsilon$ 是一个 RE，$L(\epsilon) = \{\epsilon\}$
如果 $a \in \Sigma$，则 $a$ 是一个 RE，$L(a) = \{a\}$
假设 $x$ 和 $y$ 都是 RE，分别表示语言 $L(x)$ 和 $L(y)$
- $x|y$ 是一个 RE，$L(x|y) = L(x) \cup L(y)$
- $xy$ 是一个 RE，$L(xy) = L(x)L(y)$
- $x^*$ 是一个 RE，$L(x^*) = (L(x))^*$
- $(x)$ 是一个 RE，$L((x)) = L(x)$
优先级：$() > * > xy > |$

正则表达式的定律¶

一些正则表达式的定律如下：

定律	描述
$r\text{\textbar}s = s\text{\textbar}r$	$\text{\textbar}$ 是可交换的
$(r\text{\textbar}s)\text{\textbar}t = r\text{\textbar}(s\text{\textbar}t)$	$\text{\textbar}$ 是可结合的
$r(st) = (rs)t$	连接是可结合的
$r(s\text{\textbar}t) = rs\text{\textbar}rt$ $(s\text{\textbar}t)r = sr\text{\textbar}tr$	连接对 $\text{\textbar}$ 是可分配的
$\epsilon r = r\epsilon = r$	$\epsilon$ 是连接的单位元
$r^* = (r \text{\textbar} \epsilon)^*$	闭包中一定包含 $\epsilon$
$(r^)^ = r^*$	闭包的闭包等于闭包

正则定义¶

区分于正则表达式的定义

对于比较复杂的语言，为了构造简洁的正则式，可先构造简单的正则式，再将这些正则式组合起来，形成一个与该语言匹配的正则序列

正则定义是具有如下形式的定义序列：

\[ \begin{gather*} d_1 \rightarrow r_1 \\ d_2 \rightarrow r_2 \\ \vdots \\ d_n \rightarrow r_n \end{gather*} \]

其中：

每个 $d_i$ 的名字都不相同
每个 $r_i$ 都是 $\Sigma = \cup \{d_1, d_2, ..., d_{i-1}\}$ 上的正则式

示例：C 语言的标识符

对于如下的正则定义：

\[ \begin{align*} &digit &\rightarrow \quad &0|1|2|\ldots|9 \\ &letter\_ &\rightarrow \quad &a|b|c|\ldots|z|A|B|C|\ldots|Z|\_ \\ &id &\rightarrow \quad &letter\_(letter\_|digit)^* \end{align*} \]

其中，$digit$ 表示数字，$letter\_$ 表示字母和下划线，$id$ 表示标识符。也可以简写为：

\[ \begin{align*} &digit &\rightarrow \quad &[0\text{-}9] \\ &letter\_ &\rightarrow \quad &[a\text{-}zA\text{-}Z\_] \\ &id &\rightarrow \quad &letter\_(letter\_|digit)^* \end{align*} \]

词法分析的规约¶

正则表达式是词法分析的规约（Specification），是字符流到 Token-lexeme 对的过程，大体上可以分为

选择一系列 Tokens

如 Number, Identifier, Keyword, ...

为每个 Token 的 Lexemes 定义一个正则表达式

Number: $digit^+$
Keyword: $'if'|'else'|\ldots$
Identifier: $letter\_(letter\_|digit)^*$
LeftPar: $'('$

正则规则的二义性¶

给定 if8，这是单个 Indentifier 还是两个 Token：if 和 8？

对于这种情况，可以通过如下的规则解决：

最长匹配（Longest match）
- 输入可以匹配任何正则表达式的中，最长初始子字符串将被视为下一个标记
规则优先（Rule priority）
- 对于特定的最长初始子串，第一个可以匹配的正则表达式确定其标记类型
- 这意味着书写正则表达式的顺序很重要

有穷自动机¶

计算理论

很多内容和计算理论很像，但是因为_~懒~不想整理了，可以参考 Tony 老师的相关笔记

定义¶

Wikipedia

A finite-state machine (FSM) or finite-state automaton (FSA, plural: automata), finite automaton, or simply a state machine, is a mathematical model of computation. It is an abstract machine that can be in exactly one of a finite number of states at any given time.

对于一个有穷自动机：$M = (S, \Sigma, move, s_0, F)$

$S$：有穷状态集
$\Sigma$：输入字母表（符号集合）
$move(s, a)$：状态转移函数，$s \in S, a \in \Sigma$，表示从状态 $s$ 读入输入 $a$ 后的下一个状态
$s_0$：初始状态（开始状态），$s_0 \in S$
$F$：接受状态（终止状态）集合，$F \subseteq S$

此外，还有一种特殊的状态转换方式 $\epsilon$-moves，指 FA 不读入任何输入，而从一个状态转移到另一个状态

表示方式¶

转换图¶

在转换图中，有如下的基本元素：

元素	示例
状态
初始状态（开始状态）
接受状态（终止状态）
状态转移

对于 $\epsilon$-moves，可以用如下的方式表示：

转换表¶

以如下的 FA 为例：

对应的转换表为：

状态\输入	$a$	$b$
$0$	$\{0, 1\}$	$\{0\}$
$1$	$\emptyset$	$\{2\}$
$2$	$\emptyset$	$\{3\}$
$3$	$\emptyset$	$\emptyset$

接收¶

有穷自动机接收的串¶

给定输入串 $x$，如果存在一个对应于串 $x$ 的从初始状态到某个接受状态的转换序列，则称串 $x$ 被该 FA 接收

例如对于上面的 FA，串 $ababb$ 被接收，因为存在如下的转换序列：

\[ 0 \xrightarrow{a} 0 \xrightarrow{b} 0 \xrightarrow{a} 1 \xrightarrow{b} 2 \xrightarrow{b} 3 \]

有穷自动机接收的语言¶

由一个有穷自动机 $M$ 接收的所有串构成的集合，称为该 FA 接收（或定义）的语言，记为 $L(M)$

同样以上面的 FA 为例，其接收的语言为：

\[ L(M) = \text{所有以 } abb \text{ 结尾的字母表 } {a, b} \text{ 上的串} \]

分类¶

根据状态转换方式的不同，可以分为：

非确定性有穷自动机（Nondeterministic finite automata, NFA）
- $move: S \times (\Sigma \cup \{\epsilon\}) \rightarrow P(S)$
- $move(s, a)$ 表示从状态 $s$ 出发，沿着标记为 $a$ 的边所能到达的状态集合
- 在状态 $s$ 时读入 $a$，可能迁移到多个不同的状态
- 可能有 $\epsilon$-moves（不读入任何输入而迁移到其他状态）
确定性有穷自动机（Deterministic finite automata, DFA）
- $move: S \times \Sigma \rightarrow S$
- $\delta(s, a)$ 表示从状态 $s$ 出发，沿着标记为 $a$ 的边所能到达的唯一状态
- 在状态 $s$ 时读入 $a$，可迁移到的状态是确定的
- 没有 $\epsilon$-moves

等价性¶

对于两个 FA，如果它们接收的语言相同，则称它们是等价的

由计算理论的知识

对于任何 NFA $N$，存在定义同一语言的 DFA $D$
对于任何 DFA $D$，存在定义同一语言的 NFA $N$
对于任何正则表达式 RE $r$，存在一个定义同一语言的 NFA $N$

故我们可以得到：

\[ \text{RE} \Leftrightarrow \text{NFA} \Leftrightarrow \text{DFA} \]

例子

NFA:

DFA:

RE: $r = (a|b)^*abb$

识别字符串¶

如何构造 FA，来识别用 RE 刻画的 Token？

若使用 NFA，需要对多种路径进行试探和回溯，类似树的遍历，效率较低，故使用 DFA

基于以下的输入、输出以及辅助函数：

输入
- 以 EOF 结尾的字符串 $x$
- DFA $D$: 开始状态 $s_0$，接受状态 $F$，状态转移函数 $move$
输出
- 如果 $D$ 接受 $x$，则输出 "yes"，否则输出 "no"
辅助函数
- $move(s, x)$：从状态 $s$ 出发，读入 $x$ 后的下一个状态
- $nextChar()$：返回 $x$ 的下一个字符

我们可以得到如下的伪代码：

\begin{algorithm}
\caption{Identify String}
\begin{algorithmic}
\Function{IdentifyString}{$D, s_0, F, x$}
    \State $s \gets s_0$
    \State $c \gets nextChar()$
    \While{$c \neq \text{EOF}$}
        \State $s \gets move(s, c)$
        \State $c \gets nextChar()$
    \EndWhile
    \If{$s \in F$}
        \State \Return "yes"
    \Else
        \State \Return "no"
    \EndIf
\EndFunction
\end{algorithmic}
\end{algorithm}

识别语言 $(a|b)^*abb$ 的DFA

以等价性示例中的 DFA 为例，若输入为 $ababb$，可以通过如下的路径识别：
$$ 0 \xrightarrow{a} 1 \xrightarrow{b} 2 \xrightarrow{a} 1 \xrightarrow{b} 2 \xrightarrow{b} 3 $$

词法分析器自动生成¶

给定 RE，如何自动构造其 DFA？

从 RE 直接构造 DFA 有时比较困难，故可以通过 NFA 作为中间步骤

RE -> NFA¶

问题描述

输入：正则表达式 $r$
输出：定义 $r$ 的 NFA $N(r)$

Thompson 算法：基于 RE 的结构做归纳

对基本的 RE 进行直接构造：$\epsilon, a$
对于复合的 RE 进行递归构造：$st, s|t, s^*$
重要特点：$N(r)$ 仅有一个接受状态，且没有出边

Thompson 直接构造¶

识别正则表达式 $\epsilon$ 的 NFA

识别正则表达式 $a$ 的 NFA

Thompson 递归构造¶

选择 $s|t$ 的 NFA

连接 $st$ 的 NFA

闭包 $s^*$ 的 NFA

RE -> NFA

以 RE $r = a(b|c)^*$ 为例，逐步进行构造：

$a, b, c$
$b|c$
$(b|c)^*$
$a(b|c)^*$

NFA -> DFA¶

问题描述

输入：NFA $N$
输出：等价的 DFA $D$

采用的方法为子集构造法（Subset Construction）：

DFA 的每个状态都对应 NFA 的状态子集 $A$
DFA 的初始状态是 NFA 的初始状态的 $\epsilon$-闭包
DFA 的一个状态对应的 NFA 状态子集中，只要有一个 NFA 的接受状态，则该 DFA 状态是接受状态
对于 DFA 的每个状态都对应 NFA 的状态子集 $A$ 以及 DFA 的每个输入符号 $a$，计算能到达的 NFA 状态的 $\epsilon$-闭包 $S = \epsilon-closure(move(A, a))$。该 $S$ 需满足以下条件之一
- 对应于 DFA 的一个已有状态
- 对应于 DFA 的一个新加状态
逐步构造 DFA 的状态转移表，直到没有新的状态产生

NFA -> DFA

以 $(a|b)^*ab$ 对应的 NFA 为例

逐步构造 DFA 的状态转移表：

首先，计算初始状态的 $\epsilon$-闭包 $A = \{0, 1, 2, 4, 7\}$ 在输入 $a$ 和 $b$ 下的转移状态
状态输入符号
$a$ $b$
$A$ $B$ $C$

其中
- $\epsilon-closure(move(A, a)) = \{1,2,3,4,6,7,8\} \coloneqq B$
- $\epsilon-closure(move(A, b)) = \{1,2,4,5,6,7\} \coloneqq C$
接着，计算 $B$ 和 $C$ 在输入 $a$ 和 $b$ 下的转移状态
状态输入符号
$a$ $b$
$A$ $B$ $C$
$B$ $B$ $D$

其中
- $\epsilon-closure(move(B, b)) = \{1,2,4,5,6,7,9\} \coloneqq D$
类似的，完成对 $C$ 和 $D$ 的计算，可以看到不再有新的状态产生，即完成了 DFA 状态转移表的构造
状态输入符号
$a$ $b$
$A$ $B$ $C$
$B$ $B$ $D$
$C$ $B$ $C$
$D$ $B$ $C$

最终得到的 DFA 的转换图如下：

DFA 简化¶

问题描述

输入：DFA $D$
输出：等价的最小化 DFA $D'$

一个正则语言可以对应于多个识别它的 DFA。在不计同构的情况下，通过 DFA 最小化，可以得到状态数量最少的唯一 DFA。

可区分状态¶

状态 $s, t$ 是可区分的，如果存在串 $x$，使得从 $s, t$ 出发，一个到达接受状态，一个到达非接受状态。也称为串 $x$ 区分了状态 $s, t$

可区分状态

以 NFA -> DFA 例子中的 DFA 为例，因为对于串 $1$，从状态 $B$ 出发可以到达接受状态，而从状态 $A$ 出发不可以，故状态 $A, B$ 是可区分的状态

不可区分的两个状态是等价的，可以合并。

由此可以推出 DFA 状态 $s, t$ 等价的条件：

一致性：$s, t$ 同为接受状态或同为非接受状态
蔓延性：对于任何输入符号，$s, t$ 必须转换到等价的状态集合中，同时具有传递性

DFA 最小化算法¶

基于上述的等价性条件，可以得到 DFA 最小化的算法的基本步骤：

划分：根据等价性条件，迭代地划分等价类
构造：从划分的等价类中选取一个代表，构造最小化 DFA

划分¶

基本的划分算法如下：

\begin{algorithm}
\caption{Partition}
\begin{algorithmic}
\Function{Partition}{$D$}
    \State $\Pi \gets \{F, S-F\}$
    \Repeat
        \State $\Pi' \gets \Pi$
        \ForAll{$A \in \Pi$}
            \State Try to divide $A$ into smaller sets $A_1, A_2, \ldots, A_k$ such that $s, t \in A_i$ are in the same set iff for all input $a$, $move(s, a)$ and $move(t, a)$ are in the same set $B$ in $\Pi$
            \If{$A$ is divided}
                \State $\Pi' \gets \Pi' \cup \{A_1, A_2, \ldots, A_k\} - \{A\}$
            \EndIf
        \EndFor
    \Until{$\Pi' = \Pi$}
    \State \Return $\Pi$
\EndFunction
\end{algorithmic}
\end{algorithm}

构造¶

在划分出的每个等价类中，选取一个代表，作为最小化 DFA 中的一个状态，其中

开始状态：划分中包含 DFA 的开始状态的等价类的代表
接受状态：划分中包含 DFA 的接受状态的等价类的代表
- 由于初始划分中就将接受状态和非接受状态分开，故这种等价类中一定只有接受状态

状态转移则根据如下的规则进行：

假设
- $s$ 是 DFA 的等价类 $A$ 的代表
- $t$ 是 DFA 的等价类 $B$ 的代表
- 输入符号 $a$，等价类 $A$ 中的任意状态 $s'$ 转移到等价类 $B$ 中的状态 $t'$
- 则新构造 DFA 的状态 $s$ 在输入 $a$ 下转移到状态 $t$

DFA 最小化

同样以 NFA -> DFA 例子中的 DFA 为例，进行最小化：

划分部分
- 根据是否为接受状态初始化等价类划分
  - $\Pi = \{\{A,B,C\}, \{D\}\}$
- 进行第一次划分迭代
  - 测试 $\{A,B,C\}$ 是否可划分
    - 对于输入 $a$，$move(\{A,B,C\}, a) = \{B\}$
    - 对于输入 $b$，$move(\{A,B,C\}, b) = \{C,D\}$
    - 出现了不同的等价类，故划分为 $\{\{A,C\}, \{B\}\}$
  - $\{D\}$ 只有一个状态，不可划分
  - 得到的新划分为 $\Pi' = \{\{A,C\}, \{B\}, \{D\}\}$
- 由于 $\Pi' \neq \Pi$，$\Pi = \Pi'$进行第二次划分迭代
  - 步骤类似，得到新划分为 $\Pi' = \{\{A,C\}, \{B\}, \{D\}\}$
- 由于 $\Pi' = \Pi$，划分完成
构造部分
- 选取代表
  - $\{A,C\}$ 的代表为 $A$，为开始状态
  - $\{B\}$ 的代表为 $B$
  - $\{D\}$ 的代表为 $D$，为接受状态
- 采用构造中状态转移的规则，进行构造

最终得到的最小化 DFA 的转换图如下：

Lex 词法分析工具¶

常用工具组合¶

通常使用 Lex/Flex 生成词法分析器，与 Yacc/Bison 生成语法分析器配合使用，生成编译器前端

Lex + Yacc
- Lex：词法分析器生成工具
- Yacc：语法分析器生成工具
- 通过 Lex 生成的词法分析器将输入串分解为 Token，然后通过 Yacc 生成的语法分析器进行语法分析
Flex + Bison
ANTLR

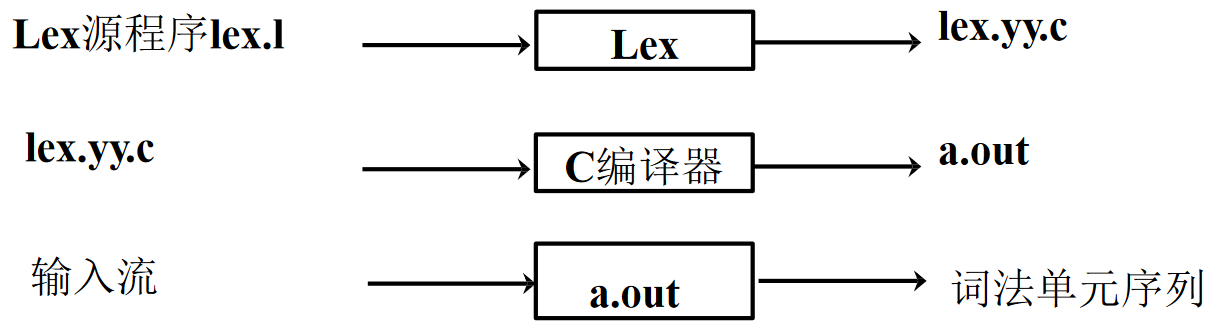

用 Lex 创建一个词法分析器

Lex Generate

以下面 Lex 语法示例中的词法分析器为例：

$ lex a.lex
$ clang lex.yy.c
$ ./a.out
Hello123World5
Saw an integer: 123
Saw an integer: 5
Total characters except integer: 10

Lex 语法¶

Lex 语法的基本结构如下：

声明部分
- 常量：表示常数的标识符
- 正则定义
转换规则
- 格式为 pattern { action }
- pattern：正则表达式
- action：与 pattern 匹配时执行的动作
- 处理方式通常用 C 语言代码表示
辅助函数
- 各个 action 中使用的函数

Lex 语法示例

以识别整数的词法分析器为例，其 Lex 语法如下：

/*** Definition section ***/

%{
/* C code to be copied verbatim */
#include <stdio.h>
int i = 0;
%}

%%
    /*** Rules section ***/

    /* [0-9]+ matches a string of one or more digits */
[0-9]+  {
            /* yytext is a string containing the matched text. */
            printf("Saw an integer: %s\n", yytext);
        }

.       {
            i++;
        }

\n      {
            printf("Total characters except integer: %d\n", i);
            i = 0;
        }

%%
/*** C Code section ***/


int yywrap() {return 0;}

int main(void)
{
    /* Call the lexer, then quit. */
    yylex();
    return 0;
}

工作方式与冲突¶

Lex 生成的词法分析器的工作方式如下：

Lex 生成的词法分析器作为一个函数被调用
在每次调用过程中，不断读入余下的输入符号
发现最长的、与某个模式匹配的输入前缀时
- 调用相应的动作，该动作进行相关处理
- 之后词法分析器继续寻找其它词素

在这种方式下，可能会出现冲突：多个输入前缀与某个模式相匹配，或者一个前缀与多个模式相匹配。常用的解决方法有：

最长匹配（Longest match）：选择最长的匹配前缀
- 如 <= 被当作一个 Token，而不是 < 和 =
优先级（Rule Priority）：最长前缀与多个模式匹配时，选择列在前面的模式
- 如 R = Whitespace | 'new' | Integer | Identifier
- 对于 new foo，new 会被识别为写在前面的模式 'new'，而不是 Identifier

最后更新: 2024年7月1日 10:38:03
创建日期: 2024年3月11日 00:48:50

定律	描述
\(r\text{\textbar}s = s\text{\textbar}r\)	\(\text{\textbar}\) 是可交换的
\((r\text{\textbar}s)\text{\textbar}t = r\text{\textbar}(s\text{\textbar}t)\)	\(\text{\textbar}\) 是可结合的
\(r(st) = (rs)t\)	连接是可结合的
\(r(s\text{\textbar}t) = rs\text{\textbar}rt\) \((s\text{\textbar}t)r = sr\text{\textbar}tr\)	连接对 \(\text{\textbar}\) 是可分配的
\(\epsilon r = r\epsilon = r\)	\(\epsilon\) 是连接的单位元
\(r^* = (r \text{\textbar} \epsilon)^*\)	闭包中一定包含 \(\epsilon\)
\((r^)^ = r^*\)	闭包的闭包等于闭包

状态\输入	\(a\)	\(b\)
\(0\)	\(\{0, 1\}\)	\(\{0\}\)
\(1\)	\(\emptyset\)	\(\{2\}\)
\(2\)	\(\emptyset\)	\(\{3\}\)
\(3\)	\(\emptyset\)	\(\emptyset\)

状态	输入符号
状态	\(a\)	\(b\)
\(A\)	\(B\)	\(C\)

状态	输入符号
状态	\(a\)	\(b\)
\(A\)	\(B\)	\(C\)
\(B\)	\(B\)	\(D\)

状态	输入符号
状态	\(a\)	\(b\)
\(A\)	\(B\)	\(C\)
\(B\)	\(B\)	\(D\)
\(C\)	\(B\)	\(C\)
\(D\)	\(B\)	\(C\)
